Z30系列搖臂鉆床
Z30系列搖臂鉆床主要適用于鑄件、鋼件的鉆孔、擴孔、鉸孔、锪平面及攻螺紋等加工。
機床特點及關鍵技術指標
1、機床特點
1）主要功能的手柄、按鈕等操作部件集中在主軸箱上。
2）搖臂帶動外柱繞內柱回轉±180°。
3）搖臂沿外柱升降。
4）主軸箱沿?fù)u臂導軌左右移動。
5）搖臂升降及夾緊：搖臂升降是由立柱頂部電機拖動，由絲杠螺母副傳動，實現搖臂升降。其中升降螺母上裝有保險螺母，以保證搖臂不能突然落下；搖臂夾緊是由液壓驅動菱形塊實現夾緊，夾緊后，菱形塊自鎖；搖臂上升或下降夾緊動作結束后，搖臂自動夾緊，由裝在油缸座上的電氣開關控制。
6）主軸箱及立柱夾緊：主軸箱與立柱夾緊均是液壓驅動，菱形塊夾緊。兩動作可同時進行，也可分開進行，選擇開關是主軸箱面板上的旋鈕。
7）機床的電氣控制采用了可編程序控制器，性能可靠。
2、關鍵技術指標
1）主軸箱采用強制潤滑系統；
2）主軸箱齒輪采用先進的設備加工；
3）用先進的設計、制造與裝配。

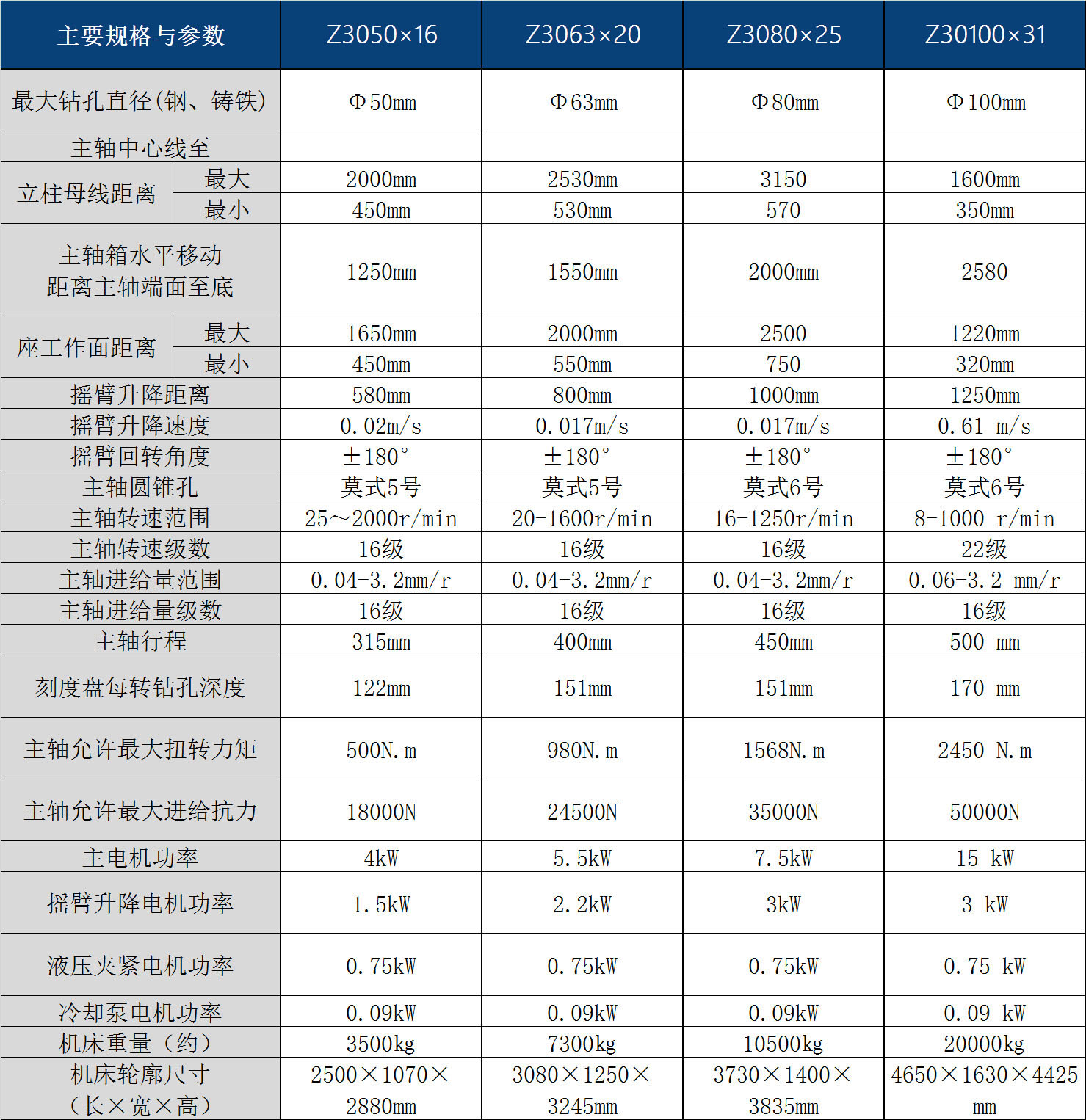

技術參數
